تفاصيل المنتج:
|

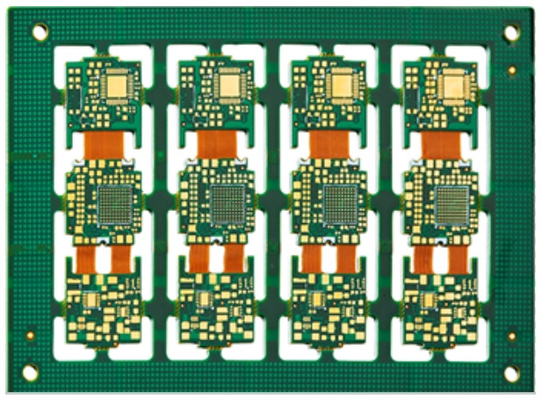

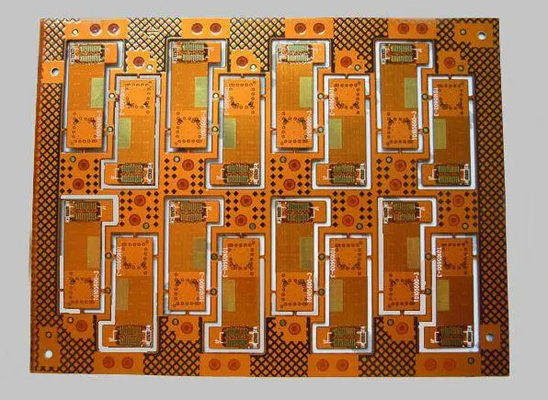

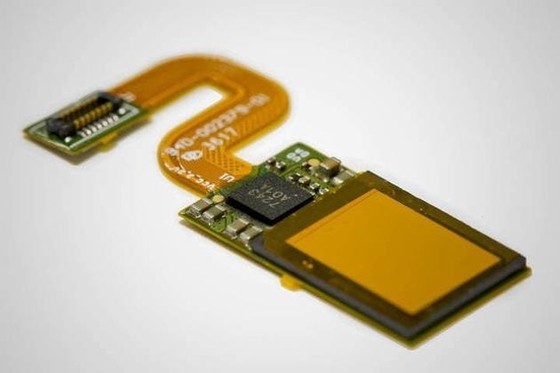

| اسم المنتج: | آلة قطع ليزر لـ PCB | التطبيق: | وحدات بصمات الأصابع/ لوحات HDI/ FPC/ PCB |
|---|---|---|---|
| مصدر الليزر: | إينو | نوع الجهاز: | النبض |
| دقة القطع: | ±25ميكرومتر | الطول الموجي بالليزر: | 355 nm |
| عرض النبض: | 10-40 نانوثانية | الجهد: | 220 فولت/10 أمبير/50 هرتز |
| تأثير القطع: | ناعم وجميل، جودة قطع التماس ممتازة | ||
| إبراز: | آلة قطع ليزر Ndfeb المغناطيسي,آلة قطع ليزر 600x600mm,آلة قطع ليزر مغلقة بالكامل,600x600mm Laser Cutting Machine,Full Enclosed Laser Cutting Machine |
||

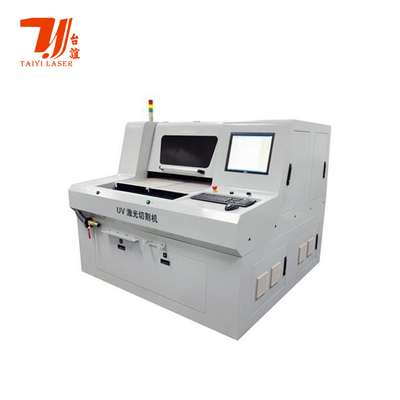

آلة قطع ليزر لـ PCB
| البند | المواصفات |
| البعد: LxWxH | 1500×1600×1720 ((MM) |
| مصدر الليزر | ليزر الأشعة فوق البنفسجية / الأخضر |
| رأس القطع | رأس واحد |
| سمك | ≤3mm ((بحسب المادة) |
| نطاق القطع | 500ملم × 600ملم ((جسم واحد) |
| أقصى نطاق | محور X750mm محور Yaxis500mm |
| نطاق المسح | 50ملم × 50ملم |
| تحديد الموقع المتكرر الدقة |
محرك خطي محور X / محور Y ± 3um محور Z المحرك±0.01mm |
| دقة المعالجة | ±20um ((بعد التعويض) |
| السرعة القصوى | 1m/S مع الحمل ((محور X/محور Y) |
| السرعة القصوى للتسارع | 10m/S^2 مع الحمل (محور X/محور Y) |
| نقطة التركيز | 20±5μm ((UV) & 25±5μm ((Green) |
| دقة التركيز | 3م |
| نموذج التحميل | تحميل يدوي + امتصاص فراغ + مصباح |
| محرك القوة | محرك خطي / محرك خدمة |
| القوة | الجهد: 220 فولت 50 هرتز ~ 60 هرتز |
| القوة القصوى | 3.5KW ((لا يشمل جهاز إزالة الغبار تحت الفراغ) |
| ضغط الهواء | 0.4-0.6 Mpa |
| درجة الحرارة / الرطوبة | 22±2°C/ 50-60٪، لا توتر |
| نظام المشغل | ويندوز7 |
| نظام الرؤية مع علامة CCD | أنظمة الاستقرار العادية والعلامات التجارية |
| الشكل | DXF،GER |
| غيرها | المعدات مجهزة بمجمع الغبار لاستيعاب الغبار مواد النفايات DXF |
| واجهة بسيطة بين الإنسان والآلة ولوحة تشغيل | |
| التدريب | يمكن ترتيب |
| ضمان المعدات الصيانة |
سنة واحدة |
